Радиальные вентиляторы вц 5 35, вц 5 45, вц 50

вентилятор вц 5 45 Радиальные вентиляторы моделей ВЦ 5-35, ВЦ 5-45 и ВЦ 50 предназначены для перемещения воздуха и других газовых смесей, которые не обладают большей агрессивностью по сравнению с воздухом при температуре до +80°С. Эти смеси не должны содержать пыли и твердых частиц в количестве более 100 мг/м³, а также липких веществ и волокнистых материалов. Вентиляторы рассчитаны на эксплуатацию в климатических условиях У2 по ГОСТ 15150-69.

Данные вентиляторы широко используются для подачи воздуха в стационарные системы вентиляции и кондиционирования, а также для различных производственных и санитарно-технических задач.

Классификация вентиляторов по назначению и материалам включает:

Общего назначения, изготовленные из углеродной стали;
Коррозионностойкие варианты из нержавеющей стали;
Взрывозащищённые из различных металлов и нержавеющей стали;
Теплостойкие модели, выполненные из углеродной (нержавеющей) стали (до +150/200°С);
Взрывозащищённые теплостойкие, изготовленные из разнородных металлов и нержавеющей стали (с температурным диапазоном +150/200°С).

Как выбрать между ВЦ 5-35, ВЦ 5-45 и ВЦ 5-50

Обозначения ВЦ 5-35, ВЦ 5-45 и ВЦ 5-50 относятся к близким по назначению радиальным вентиляторам, но не являются автоматической заменой друг другу. Выбор серии и номера выполняют по рабочей точке, компоновке и требованиям к перемещаемой среде.

Серия	Как рассматривать при подборе	Что обязательно сравнить
ВЦ 5-35	Самостоятельная серия радиального вентилятора	Рабочую точку, номер, частоту вращения и двигатель
ВЦ 5-45	Близкая по назначению, но не тождественная серия	Аэродинамическую характеристику, корпус и исполнение
ВЦ 5-50	Отдельная серия со своей характеристикой и геометрией	Давление, мощность, патрубки, раму и условия работы

Вентилятор ВЦ 5-35

ВЦ 5-35 выбирают по расходу и давлению для конкретного номера. При заказе также задают двигатель, материал, вращение, положение корпуса и схему исполнения.

Вентилятор ВЦ 5-45

ВЦ 5-45 нельзя назначать заменой другой серии только по близкому названию. Сначала сравнивают рабочую зону, потребляемую мощность и присоединение к существующей сети.

Вентилятор ВЦ 5-50

Для ВЦ 5-50 проверяют требуемое давление, двигатель и монтажную геометрию. При замене полезны паспорт, шильдик, положение корпуса и размеры фундамента.

Для расчёта пришлите расход, давление, температуру и состав среды, желаемое исполнение, параметры электросети и схему монтажа. При замене достаточно дополнить эти данные фотографией шильдика или старым паспортом.

Частые вопросы о ВЦ 5-35, ВЦ 5-45 и ВЦ 5-50

Чем отличаются ВЦ 5-35, ВЦ 5-45 и ВЦ 5-50?

Это отдельные серии со своими аэродинамическими характеристиками и геометрией. Выбор выполняют по расходу, давлению, двигателю, исполнению и монтажным размерам.

Можно ли заменить ВЦ 5-35 на ВЦ 5-45 или ВЦ 5-50?

Только после инженерного сравнения. Необходимо подтвердить рабочую точку, мощность, частоту вращения, направление, положение корпуса и присоединительные размеры.

Как определить правое или левое вращение?

Направление и положение корпуса сверяют по проекту, чертежу или установленному вентилятору. Для замены лучше приложить фотографии со стороны двигателя и выходного патрубка.

От чего зависит цена радиального вентилятора?

На стоимость влияют серия, номер, двигатель, схема исполнения, материал, положение корпуса и дополнительная комплектация.

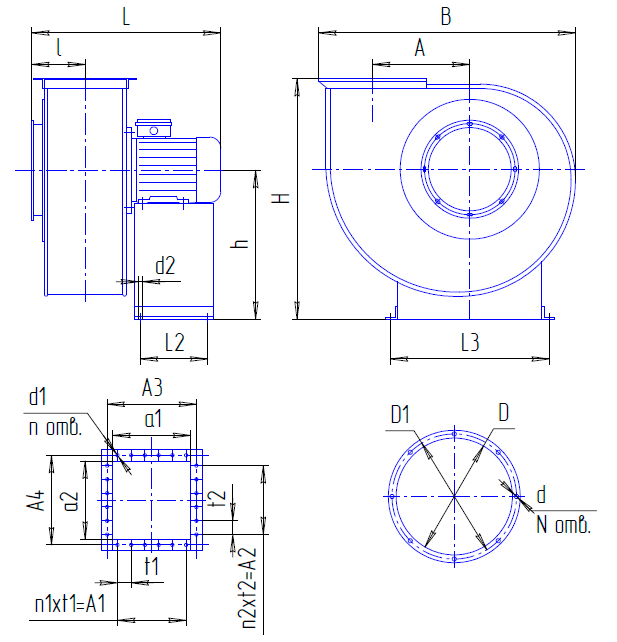

ГАБАРИТНЫЕ РАЗМЕРЫ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ ВЦ 5 35, ВЦ 5 45, ВЦ 50 (ММ) (справочно)

Типоразмер вентилятора	А	А1	А2	А3	В	Emax	Нmax	Lmax

ВЦ 5-35-3,55	125	280	170	360	545	130	500	400
ВЦ 5-35-4	185	400	200	450	695	120	660	450
ВЦ 5-35-8	445	870	820	752	1205	195	1360	750
ВЦ 5-35-8,5	470	890	820	752	1260	205	1420	790
ВЦ 5-45-4,25	297	460	200	355	780	150	760	550
ВЦ 5-45-8	670	1280	1310	970	1810	290	2030	1000
ВЦ 5-45-8,5	710	1300	1310	970	1900	300	2120	1100
ВЦ 5-50-8	520	890	820	752	1400	195	1370	950
ВЦ 5-50-9	585	1000	910	840	1570	210	1520	1030

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ ВЦ 5 35, ВЦ 5 45, ВЦ 50 (ММ) (справочно)

Типоразмер вентилятора	В1	В2	В3	В4	D	D1	n	d1	N	d

ВЦ 5-35-3,55	200	156	97	141	182	139	6	11	8	11
ВЦ 5-35-4	219	175	138	182	219	174	8	11	8	11
ВЦ 5-35-8	448	394	246	300	405	248	12	11	8	11
ВЦ 5-35-8,5	475	418	260	318	430	263	12	11	8	11
ВЦ 5-45-4,25	265	221	175	220	265	217	10	12	8	12
ВЦ 5-45-8	497	443	351	405	497	444	14	12	12	12
ВЦ 5-45-8,5	497	443	351	405	497	444	14	12	12	12
ВЦ 5-50-8	629	559	443	513	629	557	14	14	16	14
ВЦ 5-50-9	698	628	497	567	698	626	14	14	16

ПАРАМЕТРЫ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ ВЦ 5 35, ВЦ 5 45, ВЦ 50 (ММ) (справочно)

Условное обозначение	Типоразмер двигателя*	Мощность установочная Nу,кВт	Частота вращения вала N,об/мин.	Производительность Q, м3/час	Давление полное Pv,Па	Масса без двигателя не более, кг	Виброизоляторы

ВЦ 5-35-3,55	АИМ71А2	0,75	3000	800	1650	54	ДО40	6
ВЦ 5-35-3,55	АИМ71В2	1,1	3000	1000	2000	56	ДО40	6
ВЦ 5-35-4	АИМР80В2	2,2	3000	1800	2600	86	ДО40	6
ВЦ 5-35-8	АИМ132М4	11,0	1500	8100	3030	385	ДО42	6
ВЦ 5-35-8,5	АИМ132М4	11,0	1500	7900	3340	385	ДО42	6
ВЦ 5-45-4,25	АИМ100S2	4,0	3000	3100	2920	125	ДО41	6
ВЦ 5-45-8	АИМ132М4	11,0	1500	9100	2600	310	ДО42	6
ВЦ 5-45-8,5	АИМ160S4	15,0	1500	10200	2760	390	ДО42	6
ВЦ 5-50-8	АИМ160S4	15,0	1500	16200	2460	390	ДО42	8
ВЦ 5-50-8	АИМ160М4	18,5	1500	18300	2800	420	ДО42	8
ВЦ 5-50-9	АИМ180М4	30,0	1500	23200	3160	590	ДО42	8

Аэродинамические характеристики вентиляторов
