Вентилятор ВЦ 14 46 (ВР 300-45,ВР 280-46)

Вентилятор ВЦ 14-46

Вентиляторы ВЦ 14-46 изготовлены из качественной углеродистой стали и предназначены для перемещения воздуха и различных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не превышает аналогичные характеристики для воздуха температурой +80°С. Кроме того, газ или воздух не должен содержать в себе липкие вещества, волокнистые материалы, а также пыль и различные твердые примеси в количестве более 150 мг/м3.



Вентиляторы центробежные 14-46В (взрывозащищенные из разнородных металлов) предназначены для перемещения газовоздушных или паровоздушных взрывоопасных смесей IIA, IIB категорий, не вызывающих коррозии углеродистой стали и алюминия, со скоростью выше 0,1 мм в год. Содержание пыли и других твердых примесей при этом не должно превышать 0,1 г/м3. Важно отметить обязательное отсутствие взрывчатых и липких веществ, а также волокнистых материалов рядом с центробежными установками. Температура не должна превышать 80°С. Центробежные вентиляторы не могут использоваться для перемещения газовоздушных и пылевоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.



Вентиляторы центробежные (ВЦ) 14-46 применяются в стационарных системах отопления и кондиционирования воздуха и вентиляции производственных, общественных и жилых зданий, а также в других санитарно-технических целях. Их можно условно разделить на две группы по направлению движения рабочего колеса: правого вращения –в этом случае, если смотреть со стороны всасывания, колесо вращается по часовой стрелке – и левого – когда колесо вращается против часовой стрелки.



СКАЧАТЬ ПРАЙС

Технические
характеристики



Типоразмер
вентилятора
Электродвигатель Частота вращения
рабочего колеса, мин-1
Параметры в рабочей зоне Масса вентилятора,
не более, кг
Виброизоляторы
Типоразмер Мощность, кВт Произвоительность,
тыс. м3/час
Полное
давление, Па
Тип Кол-во
ВЦ 14-46 №2 АИР56B4 0,18 1330 0,6-0,9 260-270 14,5 ДО38* 4*
АИР63А4 0,25 1330 0,6-1,15 260-265 15,8 ДО38* 4*
АИР63В4 0,37 1330 0,6-1,15 260-265 16,7 ДО38* 4*
АИР80А2 1,5 2850 1,3-2,0 1200-1250 25 ДО38* 4*
АИР80В2 2,2 2850 1,3-2,5 1200-1200 26,9 ДО38* 4*
ВЦ 14-46 №2,5 АИР71А4 0,55 1350 1,1-1,8 430-500 27,1 ДО38* 4*
АИР71В4 0,75 1350 1,1-2,2 430-510 27,4 ДО38* 4*
АИР90L2 3 2850 2,4-2,7 1950-2000 36,6 ДО38* 4*
АИР100S2 4 2850 2,4-3,4 1950-2200 42,1 ДО38* 4*
АИР100L2 5,5 2850 2,4-4,4 1950-2300 48 ДО38* 4*
ВЦ 14-46 №3,15 АИР71В6 0,55 920 1,5-2,7 330-370 34 ДО38* 4*
АИР80А6 0,75 920 1,5-3,5 330-360 36,2 ДО38 4
АИР80В4 1,5 1400 2,3-3,5 800-880 38,4 ДО38 4
АИР90L4 2,2 1400 2,3-5,1 800-850 43,2 ДО38 4
ВЦ 14-46 №4 АИР90L6 1,5 930 3,5-5,2 550-620 58,7 ДО39 4
АИР100L6 2,2 930 3,5-7,3 550-630 68,7 ДО39 4
АИР100L4 4 1430 5,2-6,0 1320-1400 66,7 ДО39 4
АИР112М4 5,5 1430 5,2-8,3 1320-1520 88,9 ДО39 4
АИР132S4 7,5 1430 5,2-8,8 1320-1550 109,5 ДО40 4
ВЦ 14-46 №5 АИР112МВ6 4 970 6,0-8,4 950-1070 139 ДО40 5
АИР132S6 5,5 970 6,0-11,5 950-1120 160 ДО40 5
АИР132М6 7,5 970 6,0-14,5 950-1180 176 ДО40 5
АИР132М4 11 1460 9,0-11,0 2200-2350 176 ДО40 5
АИР160S4 15 1460 9,0-14,5 2200-2500 218 ДО41 5
АИР160М4 18,5 1460 9,0-17,0 2200-2550 243 ДО41 5
АИР180S4 22 1460 9,0-20,0 2200-2500 268 ДО41 5
АИР180М4 30 1460 9,0-23,0 2200-2400 278 ДО41 5
ВЦ 14-46 №6,3 АИР132М8 5,5 730 9,2-13,0 890-980 214 ДО41 5
АИР160S8 7,5 730 9,2-17,0 890-1040 256 ДО41 5
АИР160М8 11 730 9,2-23,0 890-1020 281 ДО41 5
АИР160S6 11 975 12,3-15,0 1580-1700 268 ДО41 5
АИР160М6 15 975 12,3-19,5 1580-1800 293 ДО42 5
АИР180М6 18,5 975 12,3-24,0 1580-1820 328 ДО42 5
АИР200М6 22 975 12,3-28,0 1580-1800 403 ДО42 5
ВЦ 14-46 №8 АИР180М8 15 735 19,0-22,5 1430-1530 398 ДО42 5
АИР200М8 18,5 735 19,0-27,5 1430-1620 473 ДО42 5
АИР200L8 22 735 19,0-32,0 1430-1640 513 ДО43 6
АИР225М8 30 735 19,0-41,0 1430-1630 558 ДО43 6
АИР225М6 37 985 24,5-31,0 2600-2750 589 ДО43 6
АИР250S6 45 985 24,5-37,0 2600-2850 724 ДО43 6



Габаритные и присоединительные размеры


Габаритные и присоединительные размеры вентилятора ВЦ 14-46



Рис.1. Габаритные размеры вентиляторов ВЦ 14-46 (ВР 300-45)

№ вент. Размеры, мм
А А1 А2 А3 А4 а1 а2 Lmax l h L1 L2
2 130 100 100 170 170 140 140 533 111 287 25 250
2,5 162 100 100 205 205 175 175 625 140 320 35 300
3,15 205 200 200 255 255 221 221 625 162 410 93 400
4 260 200 200 310 310 280 280 820 192 520 110 500
5 324 300 300 380 380 350 350 1025 252 650 93 600
6,3 410 400 400 470 470 441 441 1250 298 820 113 700
8 520 600 600 600 600 560 560 1470 378 905 212 1050
№ вент. Размеры, мм
L3 D D1 d d1 d2 t1 T2 N n n1 n2
2 200 203 230 7 7 10 85 85 8 8 1 1
2,5 260 253 280 7 7 10 100 100 8 8 1 1
3,15 220 318 345 7 7 10 100 100 8 12 2 2
4 290 405 430 7 7 10 100 100 8 12 2 2
5 410 510 530 7 7 15 100 100 16 16 3 3
6,3 510 640 660 7 7 15 100 100 16 20 4 4
8 606 820 850 11 11 15 150 150 16 16 4 4

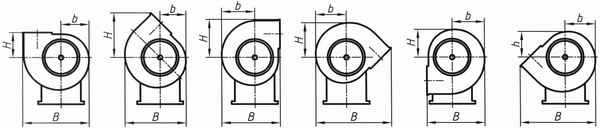

Вентиляторы правого вращения

Вентиляторы ВЦ 14-46 правого вращения
Пр0 Пр45 Пр90 Пр135 Пр270 Пр315



Вентиляторы левого вращения

Вентиляторы ВЦ 14-46 левого вращения
Л0 Л45 Л90 Л135 Л270 Л315



Габаритные размеры вентиляторов 14-46



№ вент.
Размеры, мм
Пр135°, Л135° Пр270°, Л270° Пр315°, Л315°
B b
H B b
H
B
b
H
2 432
166
191
330
178
154
432
166
142
2,5 532
208 240
407
224
193
532
208
177
3,15 664 262 301
507
282
243
664
262
223
4
824
330
380
633
355
305
824
330
280
5 1035
417
479
795
448
386
1035
417
355
6,13 1286
526
605
985
564
487
1286
526
447
8 1635
665
765
1246
713
615
1635
665
565
№ вент. Размеры, мм
Пр0°, Л0° Пр45°, Л45° Пр90°, Л90°
B b
H
B
b
H
B
b
H
2 378
154
152
332
142
265
330
178
224
2,5 469 193 183 417 177
324 407 224 275
3,15 585 242
225
524
223
402
507
282
343
4 733
305
277
661
280
494
633
355
421
5 915
386
347
534
355447
618 795
448
527
6,13 1143
487
420
1052
447
760
985
564 656
8 1461 618 533
1336
565
973
1246
713
844



Аэродинамические характеристики вентиляторов ВЦ 14-46
